L’oeuvre "Alcove" et sa reproduction en impression 3D

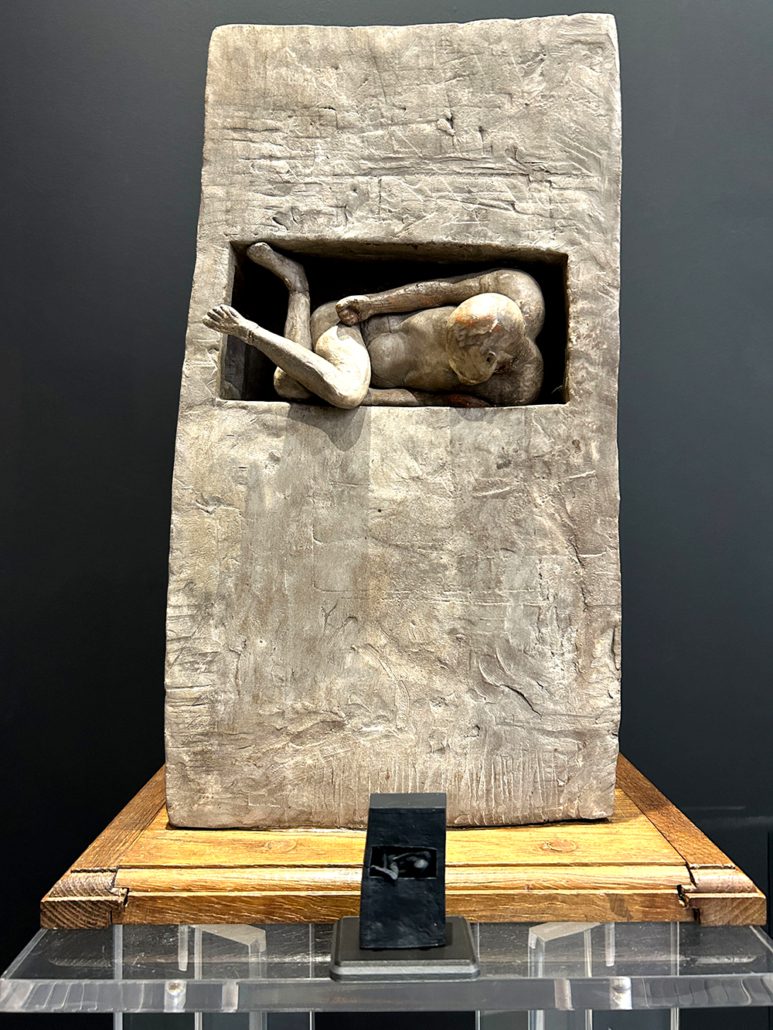

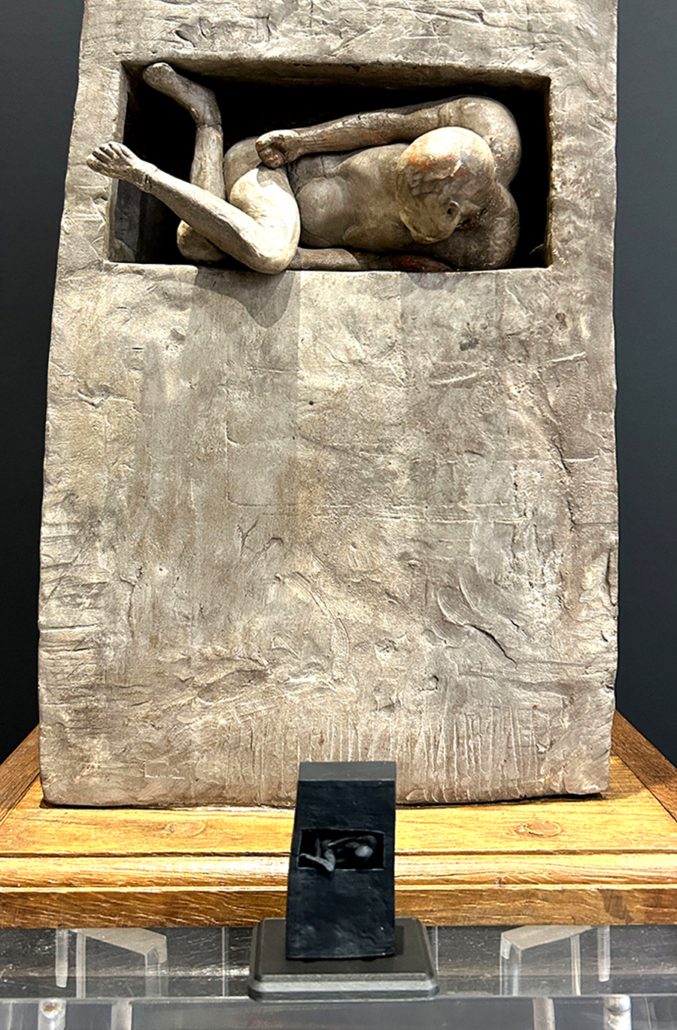

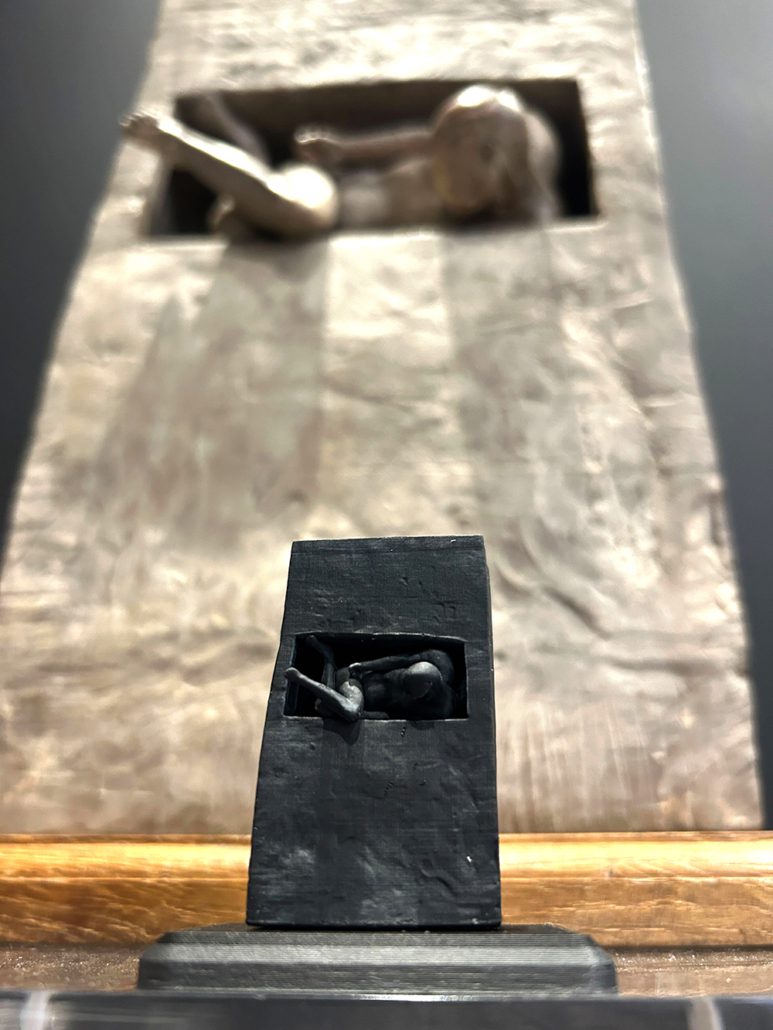

Sculpture "Alcove" et sa reproduction en impression 3D
La reproduction miniature de la sculpture « ALCOVE » de l’artiste Dominique Jousseaume a mobilisé l’ensemble des métiers de 3D Reality.
Nos ingénieurs ont combiné deux scanners 3D de haute précision pour capturer les reliefs détaillées de la sculpture originale. Les données de scan ont ensuite été importées dans le logiciel de CAO Fusion 360 pour être retouchées et préparées pour l’impression SLA (stéréolithographie) et FDM.
Le résultat final est un exemple remarquable de la façon dont les technologies d’impression 3D peuvent être utilisées pour recréer des objets d’art avec une grande précision. Nous sommes fiers d’avoir présenté ce travail le 23 Mars 2023, lors de la soirée d’inauguration de l’entreprise ou nous avons offert 100 exemplaires à nos invités, et d’utiliser ces technologies pour aider nos clients à réaliser leurs projets.
Une série supplémentaire a été ensuite produite et mise à la vente.
Client
Nom des clients
F3DF / 3D Reality / L’atelier Architectes / Guimet Avocats / Dominique JOUSSEAUME
En savoir plus :
https://www.F3DF.com
Technologies utilisées
- Scan 3D : Lumière structurée
- Impression SLA
- Impression FDM
Réalisation
- 200 heures d’impression
- 8h d’assemblage
- 1h de numérisation et recomposition 3D
- +100 exemplaires réalisés
100
Exemplaires
4
imprimantes
200
heures d’impression
« J‘ai accepté de collaborer avec 3D Reality en tant que sculpteur car cette entreprise aborde un sujet révolutionnaire dans le domaine de l’objet lié à l‘espace. Une approche de la 3D très innovante. Cela m’incite à m’interroger sur ces nouvelles pratiques liées à ces machines intelligentes qui remettent en question le travail de la main, de la conception d une œuvre et de sa finalité. »
ETAPES DU PROJET
Découvrez les coulisses de nos productions
NUMERISATION 3D ET PREPARATION
A l’aide des technologies de numérisation par lumière structurée, nos équipes ont capturé l’ensemble de la sculpture ainsi que les détails les plus fins ou les reliefs retranchés (avec 0.05mm de précision). Les données de scan sont ensuite combinées et post-traitées dans le logiciel Artec Studio pour recréer une image 3D complète de l’objet (modèle 3D en basse résolution à droite).
Le résultat est ensuite exporté en STL directement dans nos logiciels de rétro-ingénierie pour y être modifié (ajout de la signature et préparation du modèle en deux pièces pour l’impression).
Vous pouvez observer et manipuler le résultat en 3D ici.
Matériel utilisé
- Combinaison de deux scanners à lumière bleue
- Artec Studio 16
- Logiciels de rétro-ingénierie
Détails techniques
- 0.05 mm de précision
- 12 millions de polygones
- textures hd
IMPRESSION 3D ET POST TRAITEMENT
Le socle de la sculpture est imprimée en FDM, ou dépôt de matière fondue, sur nos imprimantes Volumic. L’utilisation de cette technologie pour cette pièce a permis de produire rapidement un grand nombre de pièces.

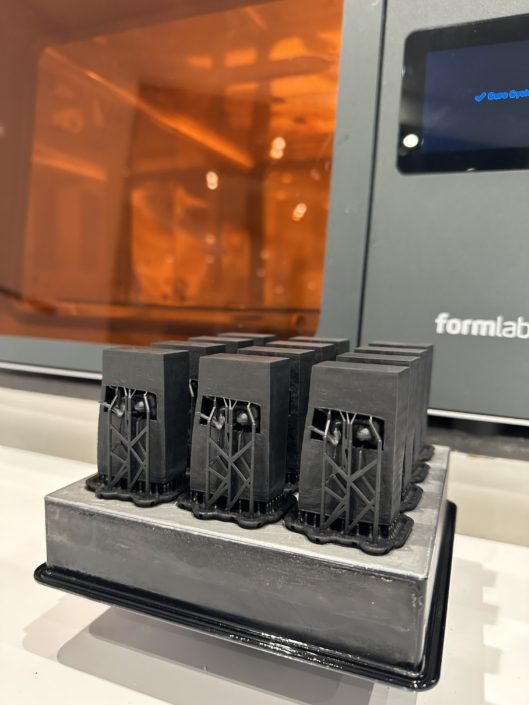

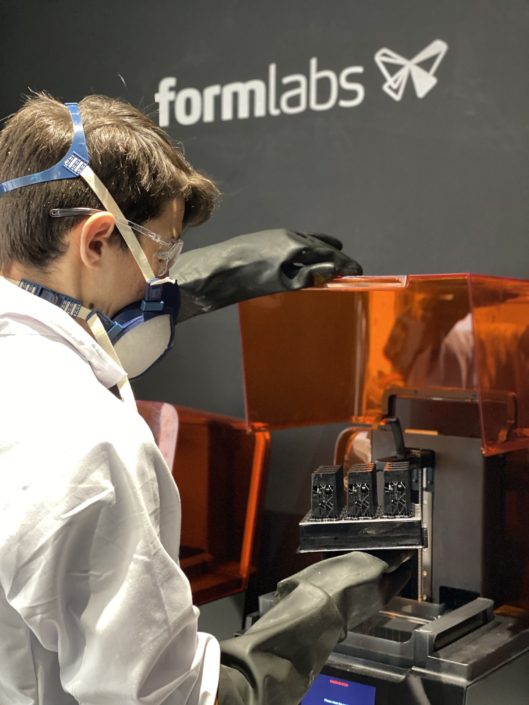

En revanche, la sculpture elle-même est imprimée en SLA pour atteindre une précision élevée et une finition lisse et respectueuse de l’œuvre originale : c’est tout l’enjeu lors de ce type de reproduction !

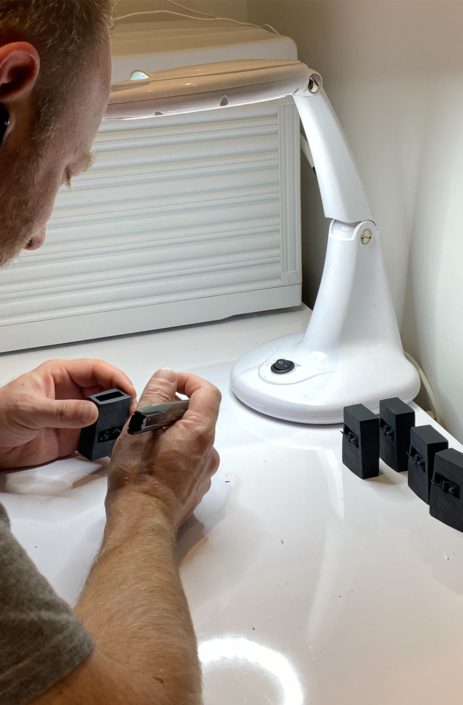

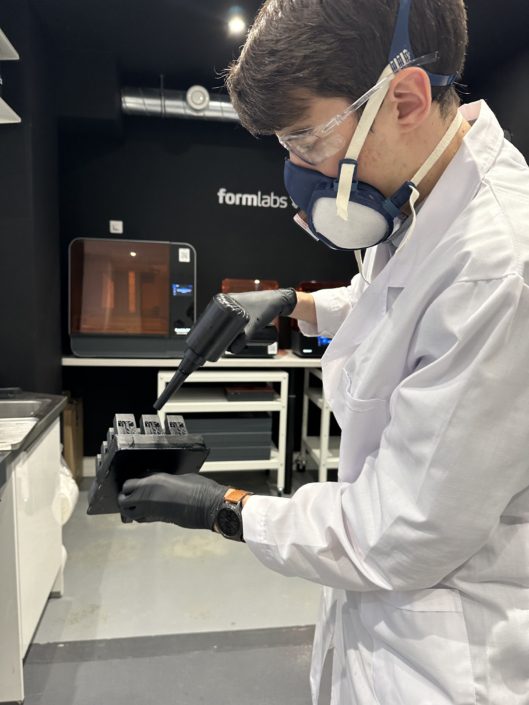

Après l’impression des deux parties, le socle et la sculpture sont assemblés et le tout est post-traité (nettoyage solvant , finition UV, ponçage, ébavurage) pour un aspect plus réaliste.
Matériel utilisé
- 2 IMPRIMANTES FDM
- 2 IMPRIMANTES SLA
